산업용 보일러에서 킬레이트제 적용 방법
작성자
jakyung
작성일
2025-02-04 15:01
조회
100
산업용 보일러에서 킬레이트제 적용 방법
1. 산업용 보일러에서 킬레이트제의 역할
산업용 보일러는 발전소, 석유화학 공장, 제철소, 식품 가공 공장 등 다양한 산업 현장에서 핵심적인 역할을 합니다.
보일러 시스템은 장기간 운영될수록 내부에 스케일(scale, 물때)과 부식 문제가 발생할 수 있으며,
이를 방지하기 위해 킬레이트제(chelating agent)가 효과적으로 사용됩니다.
(1) 주요 문제점
✅ 스케일 형성(Scaling):
- 보일러 급수 내 칼슘(Ca²⁺), 마그네슘(Mg²⁺), 철(Fe³⁺) 등의 금속 이온이 고온에서 결합하여 스케일(석회질) 형성
- 스케일이 쌓이면 보일러 열전달 효율 저하, 에너지 손실 증가, 심한 경우 폭발 위험
✅ 부식(Corrosion):
- 금속 이온과 산소의 반응으로 보일러 내부 부식 발생
- 부식이 진행되면 보일러의 배관이 손상되어 유지보수 비용이 증가
✅ 슬러지 형성(Sludge Accumulation):
- 수처리 과정에서 생성된 고형 침전물이 보일러 내부에 축적
- 배관 막힘 및 운전 효율 저하 발생
➡ 킬레이트제는 금속 이온과 결합하여 스케일과 부식 형성을 억제하고, 슬러지를 방지하는 역할을 수행함
2. 킬레이트제 적용 방법
(1) 킬레이트제의 작용 원리
킬레이트제는 금속 이온과 강력하게 결합하여 물속에서 용해도를 증가시키고, 금속 이온이 침전되지 않도록 합니다.
이 과정에서 보일러 내부의 스케일 형성을 막고, 기존에 형성된 스케일을 제거할 수도 있습니다.

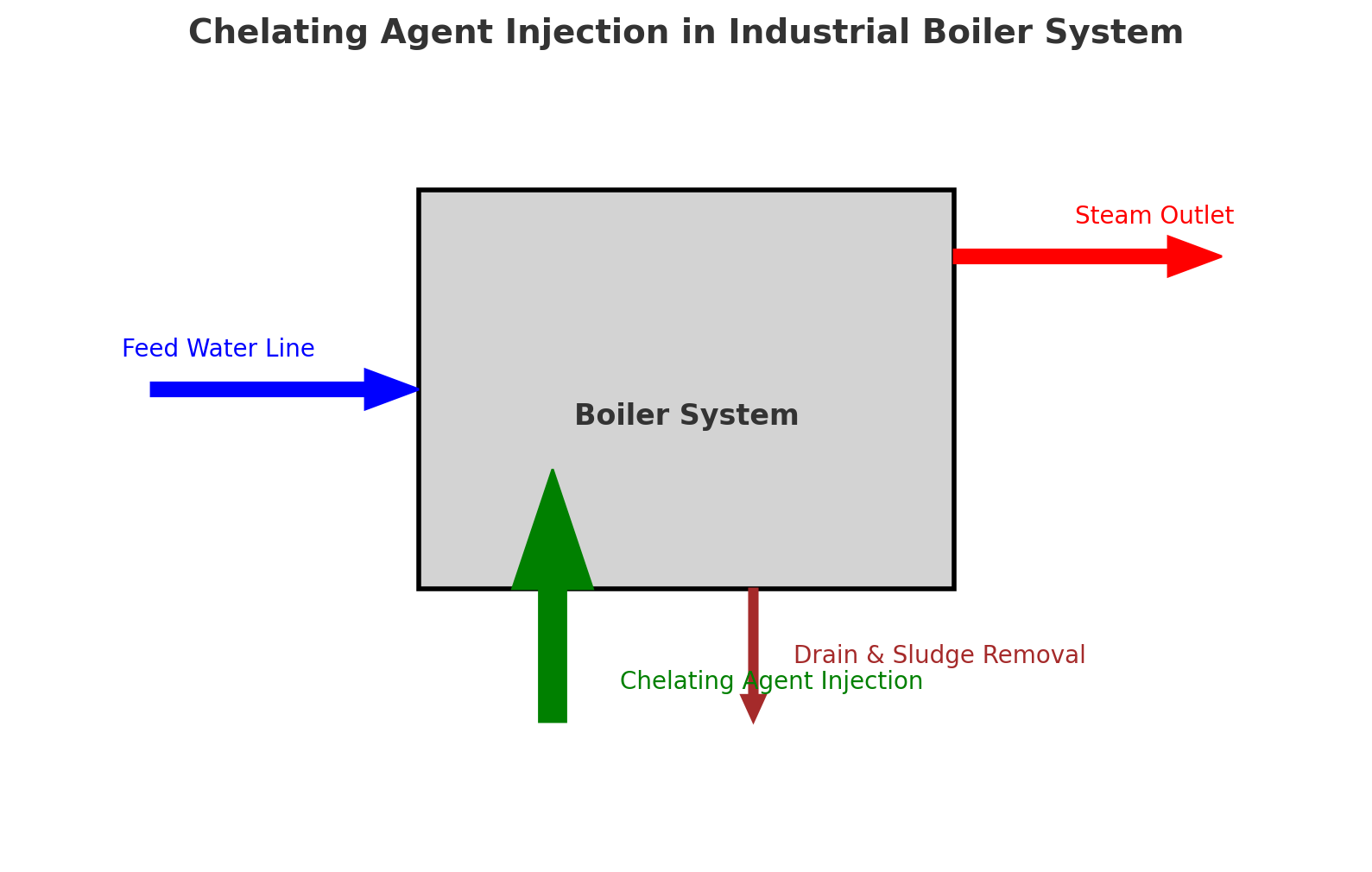

도안 설명
- 급수 라인 (Feed Water Line, 파란색 화살표)
- 보일러로 유입되는 물이 포함된 경수(Hard Water)에 칼슘(Ca²⁺), 마그네슘(Mg²⁺), 철(Fe³⁺) 등의 금속 이온이 포함될 수 있음.
- 킬레이트제 투입 전 단계.
- 킬레이트제 주입 (Chelating Agent Injection, 녹색 화살표)
- 킬레이트제를 투입하여 급수 내 금속 이온을 안정화시킴.
- 보일러 내부에서 스케일 형성을 방지하고 기존 침전물을 용해시킴.
- 보일러 본체 (Boiler System, 회색 박스)
- 고온 고압의 스팀을 생성하는 주요 장치.
- 킬레이트제가 보일러 내 금속 이온과 반응하여 부식을 방지하고 스케일 제거 효과를 발휘.
- 증기 배출 (Steam Outlet, 빨간색 화살표)
- 보일러 내부에서 가열된 물이 증기로 변하여 공장 내 시스템으로 전달됨.
- 킬레이트제가 금속 부식 및 스케일 축적을 방지하여 열효율 유지.
- 배수 및 슬러지 제거 (Drain & Sludge Removal, 갈색 화살표)
- 사용 후 남은 불순물 및 킬레이트 반응 부산물 배출.
- 보일러 내부 유지보수를 위해 정기적인 배수 필수.
(2) 적용 방식의 종류
🔹 1. 보일러 급수 전처리 단계
- 킬레이트제를 급수 처리 시스템에 주입하여 금속 이온을 안정화
- 보일러 내부로 유입되는 스케일 형성 물질을 제거하여 예방 효과 극대화
🔹 2. 보일러 내부 직접 투입
- 킬레이트제를 보일러 급수 또는 스팀 라인에 직접 주입
- 보일러 내부의 금속 이온과 결합하여 스케일 제거 및 부식 방지
🔹 3. 주기적 유지보수 및 세척 과정
- 일정 기간 운전 후 보일러 내부 세척 시 킬레이트제를 사용하여 금속 오염물 제거
- 보일러 튜브 및 열교환기 세척에 킬레이트제 기반의 청소용 화학제를 적용
3. 킬레이트제 적용 시 고려사항
(1) 적절한 킬레이트제 선택
- EDTA(에틸렌디아민테트라아세트산): 강력한 금속 이온 제거 효과
- DTPA(디에틸렌트리아민펜타아세트산): 철(Fe) 및 기타 중금속 제거에 효과적
- NTA(니트릴로트리아세트산): 비교적 약한 킬레이트제, 경수 처리에 적합
(2) 적정 투입량 계산
- 과다 투입 시: 보일러 내 pH 변화로 인해 부식 가능성 증가
- 과소 투입 시: 스케일 제거 효과가 충분하지 않음
- 금속 이온 농도를 측정하여 최적의 킬레이트제 투입량 설정 필요
(3) 보일러 시스템에 미치는 영향 분석
- 킬레이트제가 보일러 내부 물질(강철, 구리 등)과 반응하여 예상치 못한 부식 발생 가능성 분석
- 폐수 배출 시 킬레이트제의 환경적 영향 고려
4. 킬레이트제 적용 효과
✅ 스케일 제거 및 예방:
- 기존의 스케일을 제거하고 새로운 스케일 형성을 방지
- 보일러의 열효율 유지 및 에너지 절감 효과
✅ 부식 방지:
- 금속 이온과 산소의 반응을 차단하여 내부 부식을 감소
- 보일러 시스템의 수명 연장 및 유지보수 비용 절감
✅ 운전 효율 향상:
- 슬러지 및 오염물 감소로 인해 보일러 가동률 증가
- 연료 소모량 절감 및 경제적 운전 가능
✅ 환경 친화적 운영:
- 폐수 내 금속 이온 감소로 인해 환경오염 방지 효과
- 중국 및 국제 환경 규제 준수 가능
5. 주의할 점
🔹 보일러 수처리 시스템에 킬레이트제 적용하여 스케일 및 부식 문제 해결
🔹 적절한 킬레이트제 선택 및 최적 투입량 설정 필요
🔹 주기적인 보일러 유지보수 및 세척 과정에서 킬레이트제 활용 극대화
🔹 환경 규제 및 운영 효율성을 고려한 맞춤형 솔루션 필요
➡ 산업용 보일러 운영 시 킬레이트제를 효과적으로 적용하면 유지보수 비용 절감과 효율성 향상을 동시에 달성할 수 있음
